Лопатка с хвостовиком SD Weldon
Каталог:
• Диаметр сверления от 9,5 мм до 114,48 мм.
• Макс. эффективная глубина сверления может быть более 20 x Диаметр.
• Прямая и винтовая канавка опционально.
• 8 держателей подходят для полных вставок от 9,5 до 114,48 мм.
• Двойные внутренние колинг роли.
• Фланцевый сварной хвостовик.
Ключевое слово: сверление, расточка
Деталь
Лопатка с хвостовиком SD Weldon, сверло со сменным наконечником
Основные характеристики лопаточного сверла с хвостовиком Mechin Weldon
★Держатель инструмента из высокопрочной легированной стали.
★Длинный свес может быть более 20 x в диаметре.
★Простая, но прочная соединительная конструкция.
★Соединительные размеры высокой точности.
★Держатель изготовлен путем двойной термообработки.
Преимущества лопаточного сверла с хвостовиком Mechin Weldon
★Костюм для всех видов бурового оборудования.
★Допуск отверстия в пределах 0,05 мм после сверления.
★Может сверлить глубокие отверстия.
★Легко менять наконечники без повторного шлифования.
★Значительно более низкие требования к крутящему моменту.
Рекомендуемые материалы

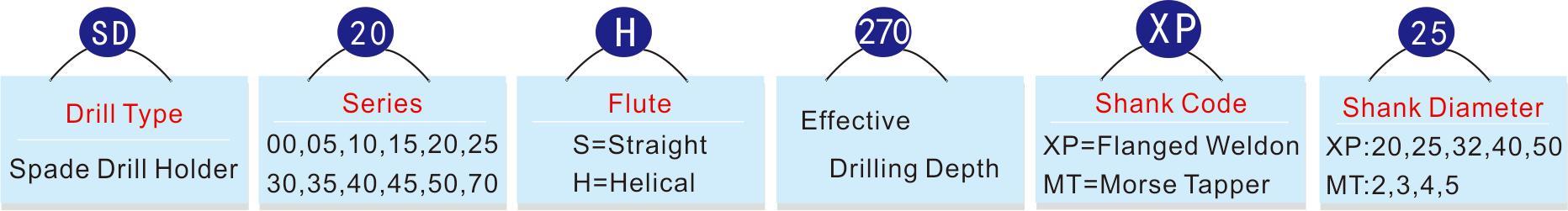

Называть продукта сверла лопаты серии Мечин СД

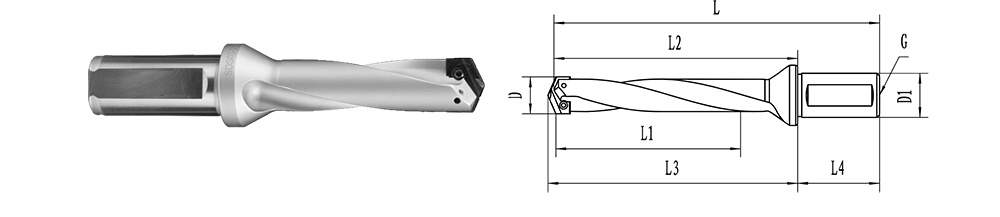

Общий диаметр лопаточного сверла с хвостовиком SD Weldon
| Лопаточная дрель с хвостовиком Weldon | |||||||||
| Серия 00 (φ13.0-φ17.5) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD00S-23-XP20 | 22 | 47,6 | 50,4 | 97,6 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00S-35-XP20 | 35 | 63,5 | 66,3 | 113,5 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00H-64-XP20 | 63 | 92,1 | 94,9 | 142,1 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00H-114-XP20 | 114 | 142,9 | 145,7 | 192,9 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00H-178-XP20 | 178 | 206,4 | 209,1 | 256,4 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00S-240-XP20 | 240 | 268,6 | 271,3 | 318,6 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00S-295-XP20 | 295 | 323,9 | 326,7 | 373,9 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD00S-387-XP20 | 387 | 416 | 418,8 | 466 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| Серия 05 (φ15,5-φ17,5) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD05S-23-XP20 | 22 | 47,6 | 50,4 | 97,6 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05S-35-XP20 | 35 | 63,5 | 66,3 | 113,5 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05H-64-XP20 | 63 | 92,1 | 94,9 | 142,1 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05H-114-XP20 | 114 | 142,9 | 145,7 | 192,9 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05H-178-XP20 | 178 | 206,4 | 209,1 | 256,4 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05S-240-XP20 | 240 | 268,6 | 271,3 | 318,6 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05S-295-XP20 | 295 | 323,9 | 326,7 | 373,9 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| SD05S-387-XP20 | 387 | 416 | 418,8 | 466 | 20 | 50 | 1/8 | M2, 5 х 6 | Т8 |
| Серия 10 (φ17,6-φ24,4) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD10S-48-XP25 | 48 | 75,8 | 79,4 | 131,8 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10S-67-XP25 | 67 | 107,2 | 110,7 | 163,1 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10H-118-XP25 | 118 | 154,8 | 158,4 | 210,8 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10H-168-XP25 | 168 | 205,6 | 209,2 | 261,6 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10H-218-XP25 | 218 | 255,3 | 258,9 | 311,3 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10H-270-XP25 | 270 | 307,2 | 310,8 | 363,2 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10S-365-XP25 | 365 | 402,2 | 405,8 | 458,2 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10S-457-XP25 | 457 | 494,5 | 498,1 | 550,5 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD10S-569-XP25 | 569 | 602,5 | 606,1 | 658,5 | 25 | 56 | 1/8 | М3*8 | Т8 |
| Серия 15 (φ22, 0-φ24, 4) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD15S-57-XP25 | 57 | 88,5 | 92,1 | 144,5 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15S-67-XP25 | 67 | 107,2 | 110,7 | 163,1 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15H-118-XP25 | 118 | 154,8 | 158,4 | 210,8 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15H-168-XP25 | 168 | 205,6 | 209,2 | 261,6 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15H-218-XP25 | 218 | 255,3 | 258,9 | 311,3 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15H-270-XP25 | 270 | 307,2 | 310,8 | 363,2 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15S-365-XP25 | 365 | 402,2 | 405,8 | 458,2 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15S-457-XP25 | 457 | 494,5 | 498,1 | 550,5 | 25 | 56 | 1/8 | М3*8 | Т8 |
| SD15S-569-XP25 | 569 | 602,5 | 606,1 | 658,5 | 25 | 56 | 1/8 | М3*8 | Т8 |
| Серия 20 (φ24,5-φ35, 0). | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD20S-57-XP32 | 57 | 88,5 | 92,1 | 148,5 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20S-86-XP32 | 86 | 128,6 | 132,2 | 188,6 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20H-137-XP32 | 137 | 179,4 | 183 | 239,4 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20H-187-XP32 | 187 | 230,2 | 233,8 | 290,2 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20H-237-XP32 | 237 | 279,9 | 283,5 | 339,9 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20H-289-XP32 | 289 | 331,8 | 335,4 | 391,8 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20H-400-XP32 | 400 | 442,8 | 446,4 | 502,8 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20S-400-XP32 | 400 | 442,8 | 446,4 | 502,8 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20S-511-XP32 | 511 | 554,1 | 557,7 | 614,1 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD20S-692-XP32 | 692 | 735,1 | 738,7 | 795,1 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| 25 серий (φ30,0-φ35,0) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD25S-92-XP32 | 92 | 123,4 | 127 | 183,4 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25S-86-XP32 | 86 | 128,6 | 132,2 | 188,6 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25H-137-XP32 | 137 | 179,4 | 183 | 239,4 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25H-187-XP32 | 187 | 230,2 | 233,8 | 290,2 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25H-237-XP32 | 237 | 279,9 | 283,5 | 339,9 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25H-289-XP32 | 289 | 331,8 | 335,4 | 391,8 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25H-400-XP32 | 400 | 442,8 | 446,4 | 502,8 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25S-400-XP32 | 400 | 442,8 | 446,4 | 502,8 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25S-511-XP32 | 511 | 554,1 | 557,7 | 614,1 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| SD25S-692-XP32 | 692 | 735,1 | 738,7 | 795,1 | 32 | 60 | 1/4 | M3, 5 х 10 | Т15 |
| Серия 30 (φ35,1-φ47,9) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD30S-76-XP40 | 76 | 125 | 129,8 | 195 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30S-121-XP40 | 121 | 173 | 177,8 | 243 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30H-165-XP40 | 165 | 217,5 | 222,3 | 287,5 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30H-210-XP40 | 210 | 261,9 | 266,7 | 331,9 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30H-260-XP40 | 260 | 312,3 | 317,1 | 382,3 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30S-349-XP40 | 349 | 401,6 | 406,4 | 471,6 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30H-349-XP40 | 349 | 401,6 | 406,4 | 471,6 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30S-559-XP40 | 559 | 611,1 | 615,9 | 681,1 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD30S-787-XP40 | 787 | 839,7 | 844,5 | 909,7 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| Серия 35 (φ42,0-φ47,9) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD35S-76-XP40 | 76 | 125 | 129,8 | 195 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35S-121-XP40 | 121 | 173 | 177,8 | 243 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35H-165-XP40 | 165 | 217,5 | 222,3 | 287,5 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35H-210-XP40 | 210 | 261,9 | 266,7 | 331,9 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35H-260-XP40 | 260 | 312,3 | 317,1 | 382,3 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35S-349-XP40 | 349 | 401,6 | 406,4 | 471,6 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35H-349-XP40 | 349 | 401,6 | 406,4 | 471,6 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35S-559-XP40 | 559 | 611,1 | 615,9 | 681,1 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| SD35S-787-XP40 | 787 | 839,7 | 844,5 | 909,7 | 40 | 70 | 1/4 | М5 х 10 | Т20 |
| Серия 40 (φ48,0-φ65,28) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD40S-130-XP40 | 130 | 179,4 | 184,2 | 249,4 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40H-232-XP40 | 232 | 281 | 285,8 | 351 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40S-350-XP40 | 350 | 399,2 | 404 | 469,2 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40H-350-XP40 | 350 | 399,2 | 404 | 469,2 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40S-422-XP40 | 422 | 471,5 | 476,3 | 541,5 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40H-422-XP40 | 422 | 471,5 | 476,3 | 541,5 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40S-525-XP40 | 525 | 574,2 | 579 | 644,2 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40S-625-XP40 | 625 | 674,7 | 679,5 | 744,7 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD40S-879-XP40 | 879 | 928,7 | 933,5 | 998,7 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| Серия 45 (φ56, 0-φ65, 28) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD45S-130-XP40 | 130 | 179,4 | 184,2 | 249,4 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45H-232-XP40 | 232 | 281 | 285,8 | 351 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45S-350-XP40 | 350 | 399,2 | 404 | 469,2 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45H-350-XP40 | 350 | 399,2 | 404 | 469,2 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45H-422-XP40 | 422 | 471,5 | 476,3 | 541,5 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45S-422-XP40 | 422 | 471,5 | 476,3 | 541,5 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45S-525-XP40 | 525 | 574,2 | 579 | 644,2 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45S-625-XP40 | 625 | 674,7 | 679,5 | 744,7 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| SD45S-879-XP40 | 879 | 928,7 | 933,5 | 998,7 | 40 | 70 | 1/4 | М5 х 15 | Т20 |
| Серия 50 (φ65.3-φ89.08) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD50S-171-XP50 | 171 | 235 | 240 | 315 | 50 | 80 | 1/2 | М6 х 15 | Т25 |
| SD50S-350-XP50 | 350 | 414 | 419 | 494 | 50 | 80 | 1/2 | М6 х 15 | Т25 |
| SD50S-660-XP50 | 660 | 724 | 729 | 804 | 50 | 80 | 1/2 | М6 х 15 | Т25 |
| SD50S-800-XP50 | |||||||||
| Серия 70 (φ89,1-φ114.48) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | Д1 | L4 | Г | Винт | Ключ Torx |
| SD70S-200-XP50 | 200 | 275 | 280 | 355 | 50 | 80 | 1/2 | М6 х 15 | Т25 |
| SD70S-400-XP50 | 400 | 475 | 480 | 555 | 50 | 80 | 1/2 | М6 х 15 | Т25 |
| SD70S-800-XP50 | 800 | 875 | 880 | 955 | 50 | 80 | 1/2 | М6 х 15 | Т25 |
