SD Морзе конические хвостовик лопата дрель
Каталог:
• Диаметр сверления от 9,5 мм до 114,48 мм.
• Макс. эффективная глубина сверления может быть более 20 x Диаметр.
• Прямая и винтовая канавка опционально.
• 8 держателей подходят для полных вставок от 9,5 до 114,48 мм.
• Двойные внутренние отверстия для охлаждающей жидкости с помощью поворотного адаптера охлаждения.
• Хвостовик резьбы Морзе.
Ключевое слово: сверление, расточка
Деталь
Лопатка с хвостовиком SD Morse, сменное сверло с наконечником
Основные моменты Mechin Morse Tapper Хвостовик лопаточная дрель
★Держатель инструмента из высокопрочной легированной стали.
★Длинный свес может быть более 20 x в диаметре.
★Простая, но прочная соединительная конструкция.
★Соединительные размеры высокой точности.
★Держатель изготовлен путем двойной термообработки.
Преимущества лопаточной дрели с хвостовиком Mechin Morse Tapper
★Костюм для всех видов бурового оборудования.
★Допуск отверстия в пределах 0,05 мм после сверления.
★Может сверлить глубокие отверстия.
★Легко менять наконечники без повторного шлифования.
★Значительно более низкие требования к крутящему моменту.
Рекомендуемые материалы

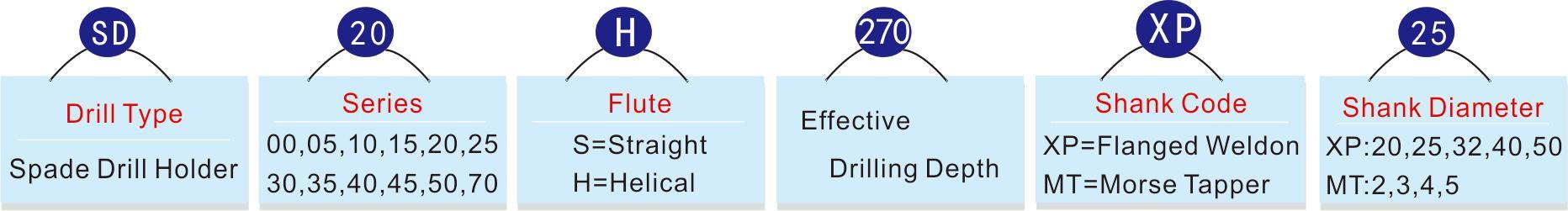

Называть продукта сверла лопаты серии Мечин СД

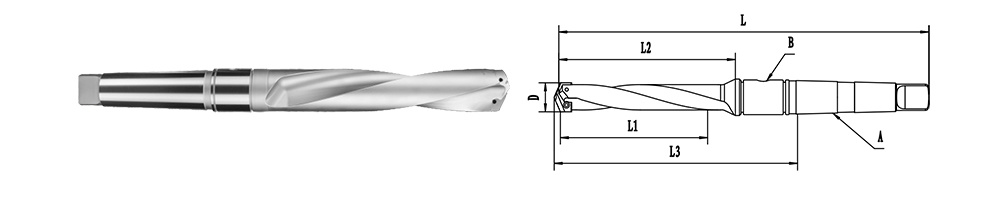

Общий диаметр SD Tapper хвостовик лопаточного сверла
| Морзе Tapper хвостовик лопата дрель | |||||||||
| Серия 00 (φ13.0-φ17.5) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD00S-35-MT2 | 35 | 55,5 | 95,4 | 167,3 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| SD00H-63-MT2 | 63 | 84,1 | 124 | 195,9 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| SD00H-114-MT2 | 114 | 135 | 174,8 | 246,7 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| SD00H-178-MT2 | 178 | 198,5 | 238,3 | 310,2 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| Серия 05 (φ15,5-φ17,5) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD05S-35-MT2 | 35 | 55,5 | 95,4 | 167,3 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| SD05H-63-MT2 | 63 | 84,1 | 124 | 195,9 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| SD05H-114-MT2 | 114 | 135 | 174,8 | 246,7 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| SD05H-178-MT2 | 178 | 198,5 | 238,3 | 310,2 | МТ2 | 1/16 | RK-MT2R | M2, 5 х 6 | Т8 |
| Серия 10 (φ17,6-φ24,4) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD10S-70-MT3 | 70 | 98,4 | 149 | 239 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD10H-121-MT3 | 121 | 149,2 | 199,8 | 289,8 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD10H-171-MT3 | 171 | 200 | 250,6 | 340,7 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD10H-222-MT3 | 222 | 250,5 | 301,1 | 391,2 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD10H-273-MT3 | 273 | 301,6 | 352,2 | 442,3 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| Серия 15 (φ22, 0-φ24, 4) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD15S-70-MT3 | 70 | 98,4 | 149 | 239 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD15H-121-MT3 | 121 | 149,2 | 199,8 | 289,8 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD15H-171-MT3 | 171 | 200 | 250,6 | 340,7 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD10H-222-MT3 | 222 | 250,5 | 301,1 | 391,2 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD15H-273-MT3 | 273 | 301,6 | 352,2 | 442,3 | МТ3 | 1/8 | RK-MT3R | М3*8 | Т8 |
| SD15H-370-MT3 | |||||||||
| Серия 20 (φ24,5-φ35, 0). | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD20S-86-MT4 | 86 | 114,3 | 172,9 | 286,3 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD20H-137-MT4 | 137 | 165,1 | 223,7 | 337,1 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD20H-187-MT4 | 187 | 215,9 | 274,5 | 387,9 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD20H-237-MT4 | 237 | 265,6 | 324,2 | 437,6 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD20H-289-MT4 | 289 | 317,5 | 376,1 | 489,5 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD20S-400-MT4 | 400 | 428,5 | 487,1 | 600 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD20H-400-MT4 | 400 | 428,5 | 487,1 | 600 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| 25 серий (φ30,0-φ35,0) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD25S-86-MT4 | 86 | 114,3 | 172,9 | 286,3 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD25H-137-MT4 | 137 | 165,1 | 223,7 | 337,1 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD25H-187-MT4 | 187 | 215,9 | 274,5 | 387,9 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD25H-237-MT4 | 237 | 265,6 | 324,2 | 437,6 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD25H-289-MT4 | 289 | 317,5 | 376,1 | 489,5 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD25S-400-MT4 | 400 | 428,5 | 487,1 | 600 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| SD25H-400-MT4 | 400 | 428,5 | 487,1 | 600 | МТ4 | 1/4 | RK-MT4R | M3, 5 х 10 | Т15 |
| Серия 30 (φ35,1-φ47,9) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD30S-121-MT4 | 121 | 152,4 | 211,7 | 324,4 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30H-165-MT4 | 165 | 196,9 | 256,2 | 368,9 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30H-209-MT4 | 209 | 241,3 | 300,6 | 413,3 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30H-260-MT4 | 260 | 291,8 | 351,1 | 463,8 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30H-349-MT4 | 349 | 381 | 440,3 | 553 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30S-349-MT4 | 349 | 381 | 440,3 | 553 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30S-559-MT4 | 559 | 590,6 | 649,9 | 762,5 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD30S-787-MT4 | 787 | 819,2 | 878,5 | 991,1 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| Серия 35 (φ42,0-φ47,9) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD35S-121-MT4 | 121 | 152,4 | 211,7 | 324,4 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35H-165-MT4 | 165 | 196,9 | 256,2 | 368,9 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35H-209-MT4 | 209 | 241,3 | 300,6 | 413,3 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35H-260-MT4 | 260 | 291,8 | 351,1 | 463,8 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35H-349-MT4 | 349 | 381 | 440,3 | 553 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35S-349-MT4 | 349 | 381 | 440,3 | 553 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35S-559-MT4 | 559 | 590,6 | 649,9 | 762,5 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| SD35S-787-MT4 | 787 | 819,2 | 878,5 | 991,1 | МТ4 | 1/4 | RK-MT4R | М5 х 10 | Т20 |
| Серия 40 (φ48,0-φ65,28) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD40S-130-MT5 | 130 | 165,1 | 225 | 369,4 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40H-232-MT5 | 232 | 266,7 | 326,6 | 471 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40S-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40H-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40H-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40S-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40S-625-MT5 | 625 | 660,4 | 720,3 | 864,7 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD40S-879-MT5 | 879 | 914,4 | 974,3 | 1118,7 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| Серия 45 (φ56, 0-φ65, 28) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD45S-130-MT5 | 130 | 165,1 | 225 | 369,4 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45H-232-MT5 | 232 | 266,7 | 326,6 | 471 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45S-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45H-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45H-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45S-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45S-625-MT5 | 625 | 660,4 | 720,3 | 864,7 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| SD45S-879-MT5 | 879 | 914,4 | 974,3 | 1118,7 | МТ5 | 1/4 | RK-MT5R1 | М5 х 15 | Т20 |
| Серия 50 (φ65.3-φ89.08) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD50S-171-MT5 | 171 | 215,9 | 287,3 | 430,2 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD50H-273-MT5 | 273 | 317,5 | 388,9 | 531,8 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD50S-464-MT5 | 464 | 508 | 579,4 | 722,3 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD50S-660-MT5 | 660 | 704,8 | 776,2 | 919,1 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD50S-889-MT5 | 889 | 933,4 | 1004,8 | 1147,7 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| Серия 70 (φ89,1-φ114.48) | |||||||||
| Код сверла лопаты | L1 | L2 | L3 | Л | А | В | Адаптер | Винт | Ключ Torx |
| SD70S-171-MT5 | 171 | 225,4 | 296,8 | 439,7 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD70H-273-MT5 | 273 | 327 | 398,5 | 541,3 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD70S-556-MT5 | 556 | 609,6 | 681,1 | 823,9 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD70S-685-MT5 | 685 | 739,7 | 811,2 | 954 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
| SD70S-939-MT5 | 939 | 993,7 | 1065,2 | 1208 | МТ5 | 1/2 | RK-MT5R2 | М6 х 15 | Т25 |
