Базовый хвостовик и расширение для модульных большого диаметра глубокого отверстия сверла
Каталог:
• Максимальная эффективная длина DXZ может достигать 8 диаметров.
• YXZ может увеличить дополнительную эффективную глубину сверления диаметром 6 x.
• Для всех диаметров сверл 45 ~ 200 мм требуется всего шесть хвостовиков.
• Конструкция внутренних отверстий охлаждающей жидкости.
• Фланцевый хвостовик Weldon.
Ключевое слово: сверление, расточка
Деталь
Основной фланцевый хвостовик DXZ и расширение YXZ модульного сверла глубокого отверстия большого диаметра
Основные моменты базового хвостовика и расширения
★Материал из высокопрочной легированной стали.
★Полая соединительная деталь с прочными винтами.
★Сверхэффективная глубина сверления.
★Прецизионная обработка от хвостовика до корпуса.
Преимущества базового хвостовика и расширения
★Увеличенная эффективная глубина сверления.
★Антивибрация при сверлении глубоких отверстий.
★Улучшенное качество отверстий большого диаметра и глубоких отверстий.
★Снижение затрат на сверление больших диаметров и глубоких скважин.

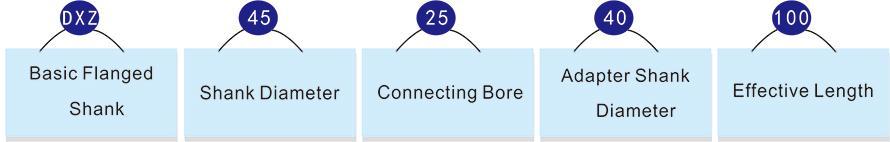

Наименование продукта для базового хвостовика и расширения

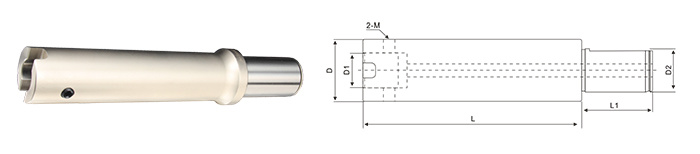

Общие размеры основного фланцевого хвостовика DXZ для модульного сверла глубокого отверстия большого диаметра
| Основной фланцевый хвостовик DXZ | |||||||
| Код | Д | Д1 | Д2 | Л | L2 | М | Соответствующая скважина |
| DXZ-301632100 | 30 | 16 | 32 | 100 | 75 | М8х1 | Φ45-φ55 |
| DXZ-301632150 | 30 | 16 | 32 | 150 | 75 | М8х1 | |
| DXZ-301632200 | 30 | 16 | 32 | 200 | 75 | М8х1 | |
| DXZ-301632250 | 30 | 16 | 32 | 250 | 75 | М8х1 | |
| DXZ-301632300 | 30 | 16 | 32 | 300 | 75 | М8х1 | |
| DXZ-301632350 | 30 | 16 | 32 | 350 | 75 | М8х1 | |
| DXZ-301632400 | 30 | 16 | 32 | 400 | 75 | М8х1 | |
| DXZ-452540100 | 45 | 25 | 40 | 100 | 75 | M10x1 | Φ60-φ80 |
| DXZ-452540150 | 45 | 25 | 40 | 150 | 75 | M10x1 | |
| DXZ-452540200 | 45 | 25 | 40 | 200 | 75 | M10x1 | |
| DXZ-452540250 | 45 | 25 | 40 | 250 | 75 | M10x1 | |
| DXZ-452540300 | 45 | 25 | 40 | 300 | 75 | M10x1 | |
| DXZ-452540350 | 45 | 25 | 40 | 350 | 75 | M10x1 | |
| DXZ-452540400 | 45 | 25 | 40 | 400 | 75 | M10x1 | |
| DXZ-503040100 | 50 | 30 | 40 | 100 | 75 | М12х1 | Φ85-φ95 |
| DXZ-503040150 | 50 | 30 | 40 | 150 | 75 | М12х1 | |
| DXZ-503040200 | 50 | 30 | 40 | 200 | 75 | М12х1 | |
| DXZ-503040250 | 50 | 30 | 40 | 250 | 75 | М12х1 | |
| DXZ-503040300 | 50 | 30 | 40 | 300 | 75 | М12х1 | |
| DXZ-503040350 | 50 | 30 | 40 | 350 | 75 | М12х1 | |
| DXZ-503040400 | 50 | 30 | 40 | 400 | 75 | М12х1 | |
| DXZ-583240100 | 58 | 32 | 40 | 100 | 75 | М12х1 | Φ100-φ110 |
| DXZ-583240150 | 58 | 32 | 40 | 150 | 75 | М12х1 | |
| DXZ-583240200 | 58 | 32 | 40 | 200 | 75 | М12х1 | |
| DXZ-583240250 | 58 | 32 | 40 | 250 | 75 | М12х1 | |
| DXZ-583240300 | 58 | 32 | 40 | 300 | 75 | М12х1 | |
| DXZ-583240350 | 58 | 32 | 40 | 350 | 75 | М12х1 | |
| DXZ-583240400 | 58 | 32 | 40 | 400 | 75 | М12х1 | |
| DXZ-704050100 | 70 | 40 | 50 | 100 | 80 | М12х1 | Φ115-φ135 |
| DXZ-704050150 | 70 | 40 | 50 | 150 | 80 | М12х1 | |
| DXZ-7040502000 | 70 | 40 | 50 | 200 | 80 | М12х1 | |
| DXZ-704050250 | 70 | 40 | 50 | 250 | 80 | М12х1 | |
| DXZ-704050300 | 70 | 40 | 50 | 300 | 80 | М12х1 | |
| DXZ-704050350 | 70 | 40 | 50 | 350 | 80 | М12х1 | |
| DXZ-704050400 | 70 | 40 | 50 | 400 | 80 | М12х1 | |
| DXZ-805050100 | 80 | 50 | 50 | 100 | 80 | М12х1 | Φ140-φ195 |
| DXZ-805050150 | 80 | 50 | 50 | 150 | 80 | М12х1 | |
| DXZ-805050200 | 80 | 50 | 50 | 200 | 80 | М12х1 | |
| DXZ-805050250 | 80 | 50 | 50 | 250 | 80 | М12х1 | |
| DXZ-805050300 | 80 | 50 | 50 | 300 | 80 | М12х1 | |
| DXZ-805050350 | 80 | 50 | 50 | 350 | 80 | М12х1 | |
| DXZ-805050400 | 80 | 50 | 50 | 400 | 80 | М12х1 | |
| DXZ-805050450 | 80 | 50 | 50 | 450 | 80 | М12х1 | |
| DXZ-805050500 | 80 | 50 | 50 | 500 | 80 | М12х1 | |

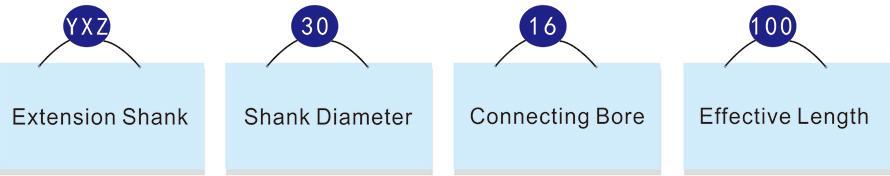

Общие размеры хвостовика расширения ИСЗ для модульного сверла глубокого отверстия большого диаметра
| Код | Д | Д1 | Л | М | Соответствующая скважина |
| YXZ-3016100 | 30 | 16 | 100 | М8х1 | Φ45-φ55 |
| YXZ-3016200 | 30 | 16 | 200 | М8х1 | |
| YXZ-3016300 | 30 | 16 | 300 | М8х1 | |
| YXZ-4525100 | 45 | 25 | 100 | M10x1 | Φ60-φ80 |
| YXZ-4525200 | 45 | 25 | 200 | M10x1 | |
| YXZ-4525300 | 45 | 25 | 300 | M10x1 | |
| YXZ-5030100 | 50 | 30 | 100 | М12х1 | Φ85-φ95 |
| YXZ-5030200 | 50 | 30 | 200 | М12х1 | |
| YXZ-5030300 | 50 | 30 | 300 | М12х1 | |
| YXZ-5832100 | 58 | 32 | 100 | М12х1 | Φ100-φ110 |
| YXZ-5832200 | 58 | 32 | 200 | М12х1 | |
| YXZ-5832300 | 58 | 32 | 300 | М12х1 | |
| YZX-7040200 | 70 | 40 | 200 | М12х1 | Φ115-φ135 |
| YZX-7040300 | 70 | 40 | 300 | М12х1 | |
| YZX-7040400 | 70 | 40 | 400 | М12х1 | |
| YXZ-8050200 | 80 | 50 | 200 | М12х1 | Φ140-φ195 |
| YXZ-8050300 | 80 | 50 | 300 | М12х1 | |
| YXZ-8050400 | 80 | 50 | 400 | М12х1 |
