Сменный наконечник сверла TC

Каталог:

Сменный наконечник сверла

> Сообщения

> Контакты

• Доступны 1.5xD, 3xD, 5xD, 8xD, 12xD.
• Диаметр сверла от 12 мм до 32 мм.
• Совместите со вставками Mechin, Dormer и Sumitomo.
• Различные геометрии вставки для различных материалов.
• Корпус сверла из высокопрочной легированной стали.
• Двойные внутренние отверстия для масляной охлаждающей жидкости.
• Круглый хвостовик с плоским.

• Радиальное биение сверла менее 8 мкм.
Допуск отверстия:• Соотношение 5D и меньше: менее 0,02 мм.
• 8D и более соотношение: менее 0,1 мм.

Ключевое слово: сверление, расточка

Деталь

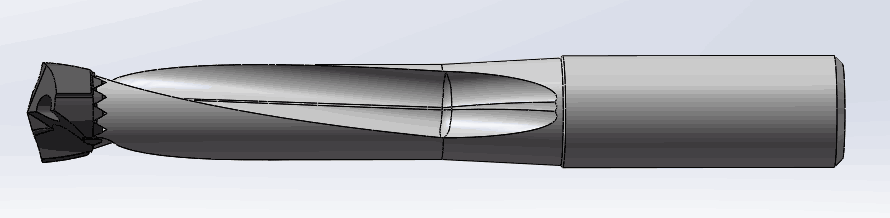

Серии TC сменный наконечник сверла

Основные характеристики сверла со сменным наконечником Mechin

★Зубчатая окклюзионная конструкция с двумя винтовыми креплениями.

★Различные геометрии вставки по желанию.

★Глубина сверления до 12 x в диаметре.

★Внутренняя охлаждающая жидкость с корпусом из высокопрочной легированной стали.

★Отдельная конструкция наконечника сверла с 140 градусами.

Преимущества Mechin Сменный наконечник сверла

★Намного стабильнее, чем сверла со сменным наконечником другой конструкции.

★Гораздо более высокая точность против высокоскоростного сверления.

★Более высокая жесткость и прочность по отношению к новому материалу держателя.

★Более сильная приспособляемостьь для различных условий обработки.

★Значительно ниже затраты при высоком эффективном сверлении, чем твердосплавные сверла.

Рекомендуемые материалы

Наименование продукта сменного наконечника сверла и вставок

Габаритные размеры Mechin TC серии сменный наконечник сверла

Сменные коды и размеры сверла наконечника
Диаметр сверления	3 х диаметр			5 х диаметр			Размеры хвостовика		Винт	Ключ
	Код	Размеры		Код	Размеры		Размеры
	Код	Эффективный L	Всего L	Код	Эффективный L	Всего L	Хвостовик L	Хвостовик D
12,0 ≤ Д <12,5	TC03-120-XP16	46	107	TC05-120-XP16	71	132	48	16	M2, 2 х 8	Т6
12,5 ≤ Д <13,0	TC03-125-XP16	46	107	TC05-125-XP16	71	132	48	16
13,0 ≤ Д <13,5	TC03-130-XP16	49	112	TC05-130-XP16	76	142	48	16
13,5 ≤ Д≤ 14,5	TC03-140-XP16	55	119	TC05-140-XP16	84	149	48	16
14,5	TC03-150-XP20	58	129	TC05-150-XP20	89	159	50	20
15,5	TC03-160-XP20	62	134	TC05-160-XP20	95	169	50	20	M2, 5 х 9	Т8
16,5	TC03-170-XP20	66	140	TC05-170-XP20	101	175	50	20
17,5	TC03-180-XP20	70	145	TC05-180-XP20	107	180	50	20
18,5	TC03-190-XP25	73	160	TC05-190-XP25	112	195	56	25	M3, 0 х 11	Т8
19,5	TC03-200-XP25	77	160	TC05-200-XP25	118	200	56	25
20,5	TC03-210-XP25	80	160	TC05-210-XP25	123	200	56	25
21,5	TC03-220-XP25	84	165	TC05-220-XP25	129	205	56	25	M3, 5 х 12	Т15
22,8	TC03-230-XP25	81	165	TC05-230-XP25	134	215	56	25
23,8	TC03-240-XP32	91	175	TC05-240-XP32	140	225	60	32
24,8	TC03-250-XP32	93	175	TC05-250-XP32	145	230	60	32	M4, 0 х 14	Т15
25,8	TC03-260-XP32	97	180	TC05-260-XP32	151	235	60	32
26,8 <Д≤ 27,8	TC03-270-XP32	99	180	TC05-270-XP32	156	245	60	32
27,8	TC03-280-XP32	102	185	TC05-280-XP32	162	245	60	32	M4, 5 х 15	Т15
28,8	TC03-290-XP32	105	190	TC05-290-XP32	167	250	60	32
29,8	TC03-300-XP32	110	191	TC05-300-XP32	173	261	60	32
30,8	TC03-320-XP32	116	201	TC08-320-XP32	181	266	60	32

Сменные коды и размеры сверла наконечника
Диаметр сверления	8 х диаметр			12 х диаметр			Размеры хвостовика		Винт	Ключ
	Код	Размеры		Код	Размеры		Размеры
	Код	Эффективный L	Всего L	Код	Эффективный L	Всего L	Хвостовик L	Хвостовик D
12,0 ≤ Д <12,5	-	-	-	-	-	-	-	-	M2, 2 х 8	Т6
12,5 ≤ Д <13,0	-	-	-	-	-	-	-	-
13,0 ≤ Д <13,5	-	-	-	-	-	-	-	-
13,5 ≤ Д≤ 14,5	TC08-140-XP16	127	194	TC12-140-XP16	171	239	48	16
14,5	TC08-150-XP20	136	204	TC12-150-XP20	183	253	50	20
15,5	TC08-160-XP20	144	214	TC12-160-XP20	195	266	50	20	M2, 5 х 9	Т8
16,5	TC08-170-XP20	154	225	TC12-170-XP20	207	278	50	20
17,5	TC08-180-XP20	162	230	TC12-180-XP20	219	291	50	20
18,5	TC08-190-XP25	171	255	TC12-190-XP25	232	309	56	25	M3, 0 х 11	Т8
19,5	TC08-200-XP25	179	270	TC12-200-XP25	244	321	56	25
20,5	TC08-210-XP25	188	266	TC12-210-XP25	256	334	56	25
21,5	TC08-220-XP25	196	275	TC12-220-XP25	268	347	56	25	M3, 5 х 12	Т15
22,8	TC08-230-XP25	205	285	TC12-230-XP25	280	359	56	25
23,8	TC08-240-XP32	213	300	TC12-240-XP32	292	376	60	32
24,8	TC08-250-XP32	222	305	TC12-250-XP32	305	388	60	32	M4, 0 х 14	Т15
25,8	TC08-260-XP32	230	315				60	32
26,8 <Д≤ 27,8	TC08-270-XP32	239	325				60	32
27,8	TC08-280-XP32	247	330				60	32	M4, 5 х 15	Т15
28,8	TC08-290-XP32	256	340				60	32
29,8	TC08-300-XP32	265	351				60	32
30,8	TC08-320-XP32	276	361				60	32

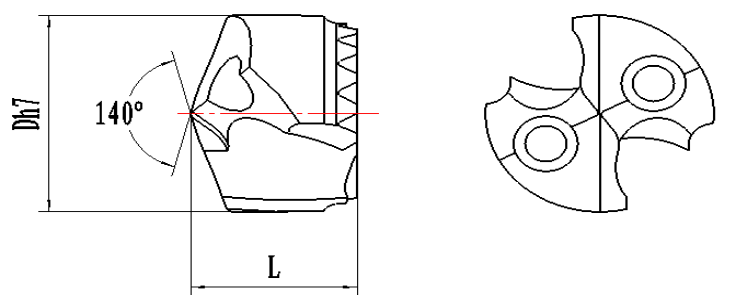

Сменный наконечник сверла вставки коды и размеры
Диаметр (мм)	Код	L (мм)
12,0	TCEA-1200	9,1
12,5	TCEA-1250	9,4
13,0	TCEA-1300	9,7
13,5	TCEA-1350	10,3
14,0	TCEA-1400
14,5	TCEA-1450
15,0	TCEA-1500	11,0
15,5	TCEA-1550	11,0
16,0	TCEA-1600	11,6
16,5	TCEA-1650	11,6
17,0	TCEA-1700	12,3
17,5	TCEA-1750	12,3
18,0	TCEA-1800	12,9
18,5	TCEA-1850	12,9
19,0	TCEA-1900	13,6
19,5	TCEA-1950	13,6
20,0	TCEA-2000	14,1
20,5	TCEA-2050	14,1
21,0	TCEA-2100	14,8
21,5	TCEA-2150	14,8
22,0	TCEA-2200	15,0
22,5	TCEA-2250	15,0
23,0	TCEA-2300	15,2
23,5	TCEA-2350	15,2
24,0	TCEA-2400	15,4
24,5	TCEA-2450	15,4
25,0	TCEA-2500	15,9
25,5	TCEA-2550	15,9
26,0	TCEA-2600	16,5
26,5	TCEA-2650	16,5
27,0	TCEA-2700	17,2
27,5	TCEA-2750	17,2
28,0	TCEA-2800	17,8
28,5	TCEA-2850	17,8
29,0	TCEA-2900	18,4
29,5	TCEA-2950	18,4
30,0	TCEA-3000	19,0
30,5	TCEA-3050	19,0
31,0	TCEA-3100	21,0
31,5	TCEA-3150
32,0	TCEA-3200
